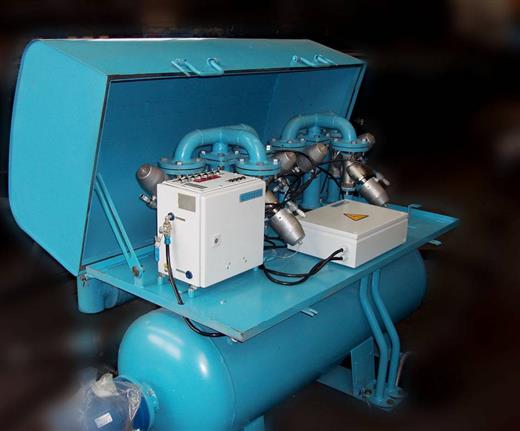

Воздухосборник с управляющей аппаратурой ВУПЗ-12Э

Воздухосборник с управляющей аппаратурой ВУПЗ-12Э предназначен для дистанционного электропневматического управления потоком сжатого воздуха между компрессорной установкой, вагонным замедлителем и атмосферой по командам с горочного поста управления и обмена информацией с системой КСАУ СП.

Воздухосборник ВУПЗ-12Э изготавливается в климатическом исполнении УХЛ для категории размещения 1 по ГОСТ 15150-69 при предельных рабочих значениях температуры наружного воздуха от минус 60°С до плюс 55°С и относительной влажности до 100% при плюс 25°С.

В зависимости от номинального напряжения электроуправления и внутреннего напряжения питания воздухосборники ВУПЗ-12Э изготавливаются в двух исполнениях (указывается при заказе):  24 В постоянного тока (ВУПЗ-12Э-24В) или  48 В постоянного тока (ВУПЗ-12Э-48В).

Воздухосборник ВУПЗ-12Э может применяться как взамен воздухосборников с управляющей аппаратурой ВУПЗ-72, ВУПЗ-05М, ВУПЗ-05Э на действующих сортировочных горках, так и при проектировании новых сортировочных горок.

Основные преимущества  воздухосборника ВУПЗ-12Э перед существующими  аналогами:

  • увеличенное количество ступеней  торможения до 8 (16 опционально);
  • контроль параметров ВУПЗ-12Э на панели управления и через КСАУ СП;
  • раздельное управление блоками клапанов;
  • улучшенная система грозозащиты и низкое энергопотребление;
  • выполнение последних требований по безопасности  роспуска (функционирование при отсутствии питания 220 В, наличие входных сигналов более чем на двух линиях, при отказе одного датчика давления, блокировка самоподъема замедлителя,  тест  линий из КСАУ СП);
  • программное обеспечение Ростовского филиал ОАО «НИИАС».





Основные технические данные и характеристики воздухосборника ВУПЗ-12Э

Наименование параметра или характеристики, единица измеренияЗначение (допуск)
Емкость воздухосборника, м30,3
Рабочее давление сжатого воздуха на входе изделия, МПа0,4 – 0,8
Напряжение источника переменного тока частотой 50 Гц, используемое для питания и обогрева Uп, В220
Управляющее напряжение на входах клеммой коробки, Uупр, В24±9  или 48±18

Время срабатывания, мс, не более

          - при «торможении» по команде Т4

          - при «растормаживании» по команде Р



100

120

Мощность, потребляемая по цепи питания 220 В, Вт, не более100
Время переключения ВУПЗ-12Э с одной ступени торможения на другую, мс, не более120

Габаритные размеры, мм, не более

- длина

- ширина

 - высота



2200

1050

1120

Установочные размеры для крепления, мм(930±2) х (470±2)
Масса, кг, не более500

Параметры фланца для соединения с пневмосетью:

- условный проход, мм

- межосевой диаметр окружности под болты, мм

- диаметр отверстий под болты, мм

 - количество отверстий под болты, мм



80

160

18

4

Параметры шлангового отвода для соединения с пневмосетью вагонного замедлителя:

 - количество отводов, шт.

 - расстояние между отводами, мм



2

640

Дальность действия 5-проводной схемы управления в нормальном режиме (без дублирования жил диаметром 0,9 мм), м, не менее1000
Дальность действия схемы подключения источника переменного тока (без дублирования жил диаметром 0,9 мм), м, не менее1000
