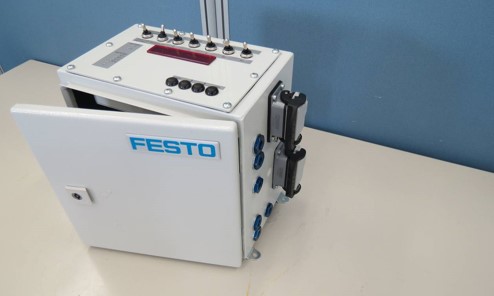

Блок управления клапанами электронный БУК-Э/М10-5

Блок управления клапанами электронный БУК-Э/М10-5 предназначен для управления клапанами VZXF-…-50-TT60, КПУ-50/12НЗ или ДКП-50 в составе воздухосборника с управляющей аппаратурой ВУПЗ-12Э, ВУПЗ-05М или аналогичной по командам с горочного поста управления, поддержания давления в пневмосети вагонного замедлителя в пределах заданной ступени торможения и обмена информацией с системой КСАУ СП.

Характерные особенности БУК-Э/М10-5:

  • Новая разработка, призванная заменить БУК М10 предыдущих модификаций вместе с регулятором РДК4-77М в составе воздухосборника с управляющей аппаратурой
  • Возможность применения в ВУПЗ-05М при модернизации без дополнительной доработки воздухосборника (демонтаж старого блока и РДК и установка нового блока)
  • Поставка в комплекте с сильфонными цилиндрами и силовыми клапанами
  • Контроль параметров воздухосборника на панели управления и через КСАУ СП
  • Раздельное управление блоками клапанов
  • Выполнение последних требований по безопасности роспуска (функционирование при отсутствии питания 220 В, наличие входных сигналов более чем на двух линиях, при отказе одного датчика давления, блокировка самоподъема замедлителя, тест линий из КСАУ СП)
  • Встроенные счетчики количества срабатывания замедлителя и включений отдельно тормозных и растормаживающих катушек (для оценки необходимости проведения профилактических и ремонтных работ) с возможностью просмотра на цифровом индикаторе
  • Гибкость программного обеспечения, возможность увеличения рабочих правил, постоянное улучшение алгоритма под новые требование заказчика
  • Улучшенная система грозозащиты и низкое энергопотребление



Основные технические характеристики:

Количество ступеней8 (или 16, опционально)
Время смены ступени (с одной на другую) в составе ВУПЗ-05Мне более 120 мс
Рабочая температураот -60 до +50 градусов (УХЛ для категории размещения 2 по ГОСТ 15150-69)
Встроенные датчики давления и температуры
Встроенный блок питания для усиления сигналов управления на отдаленных расстояниях
Интерфейс для связи с системой КСАУ СП
